Монтаж воздушных тепловентиляторов на теплоносителе: особенности и пошаговая инструкция

Воздушные тепловентиляторы на теплоносителе (водяные калориферы) - это эффективное решение для отопления производственных цехов, складских помещений, автомастерских, теплиц и больших торговых залов. В отличие от электрических моделей, они подключаются к системе центрального отопления или горячего водоснабжения, что позволяет значительно экономить на эксплуатации.

Однако эффективность работы такого оборудования напрямую зависит от правильности его монтажа. Ошибки при установке могут привести к снижению теплоотдачи, шуму в трубах или выходу из строя вентилятора.

В этой статье мы подробно разберем, как правильно выполнить монтаж воздушных тепловентиляторов на теплоносителе.

Этап 1: Подготовка и выбор места установки
Прежде чем нести инструмент и лезть под потолок, необходимо учесть ряд важных факторов.

Основные правила размещения:

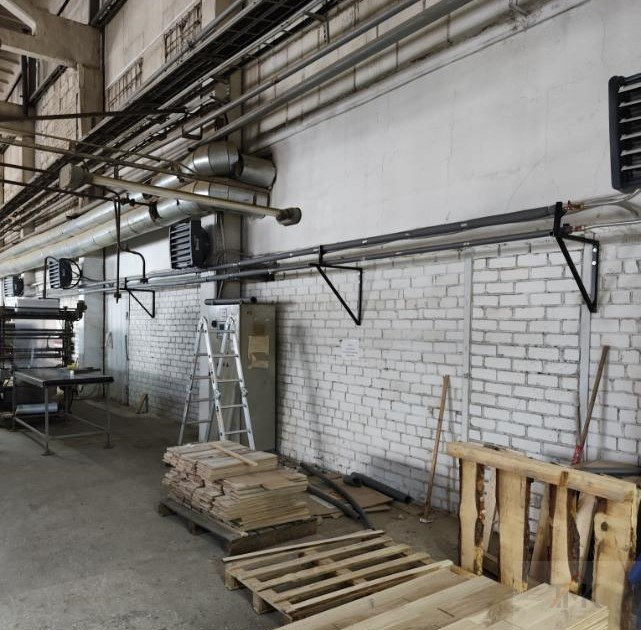

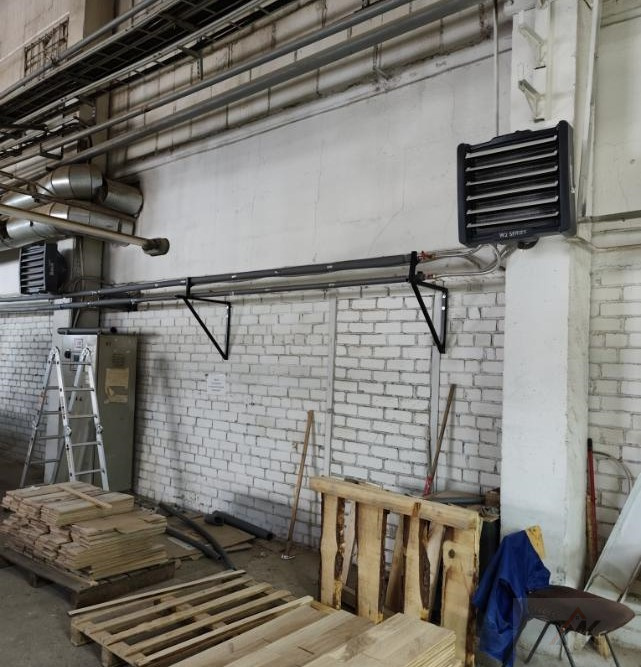

Высота установки: Тепловентиляторы монтируются на высоте от 2,5 до 4,5 метров (в зависимости от модели). Чем выше агрегат, тем шире зона охвата, но ниже температура воздуха в рабочей зоне. Направление воздушного потока: Оборудование не должно направлять горячий воздух непосредственно на рабочие места людей (возможны сквозняки и перегрев). Равномерность обогрева: Для больших помещений используется схема расстановки по периметру или в шахматном порядке, чтобы потоки горячего воздуха перекрывали друг друга. Препятствия: Перед вентилятором не должно быть колонн, высоких стеллажей или станков, мешающих циркуляции воздуха.

Этап 2: Особенности подключения к системе отопления
Водяные тепловентиляторы работают по принципу автомобильного радиатора: через трубки течет горячая вода, а вентилятор продувает через них воздух. Правильная обвязка - залог долгой службы.

Схема подключения:

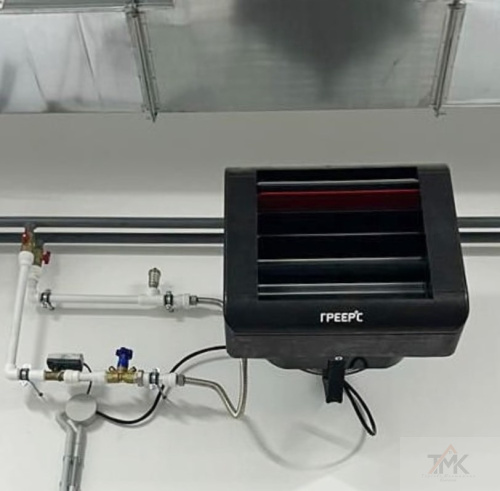

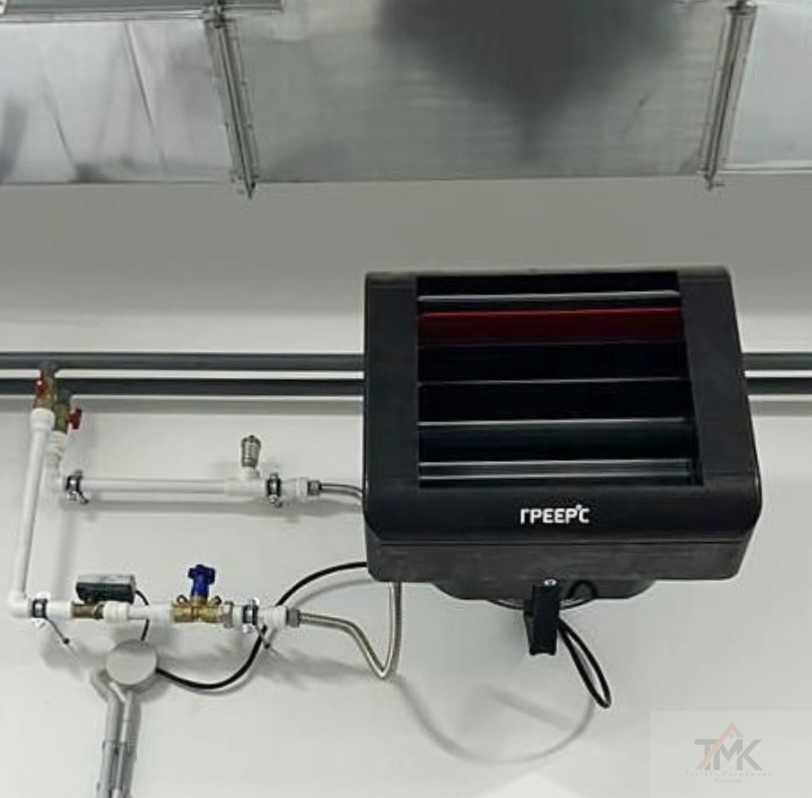

Обычно используется следующая последовательность элементов (от трубы к тепловентилятору):
Шаровой кран (для отсечения прибора). Фильтр-грязевик (ОБЯЗАТЕЛЕН! защищает теплообменник от засорения). Насос (если монтируется отдельно для прибора). Трехходовой кран или сервопривод (для автоматического регулирования температуры). Подводка к патрубкам тепловентилятора.
Типы подключения:

· Резьбовое соединение: Самый распространенный способ. Используйте сгонов, американок и качественные прокладки (паронитовые, а не резиновые, так как температура может быть высокой).

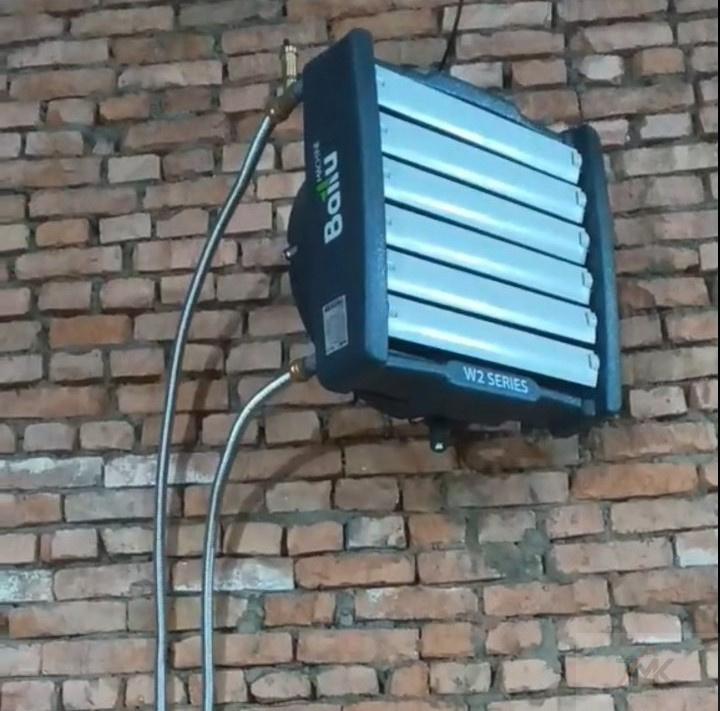

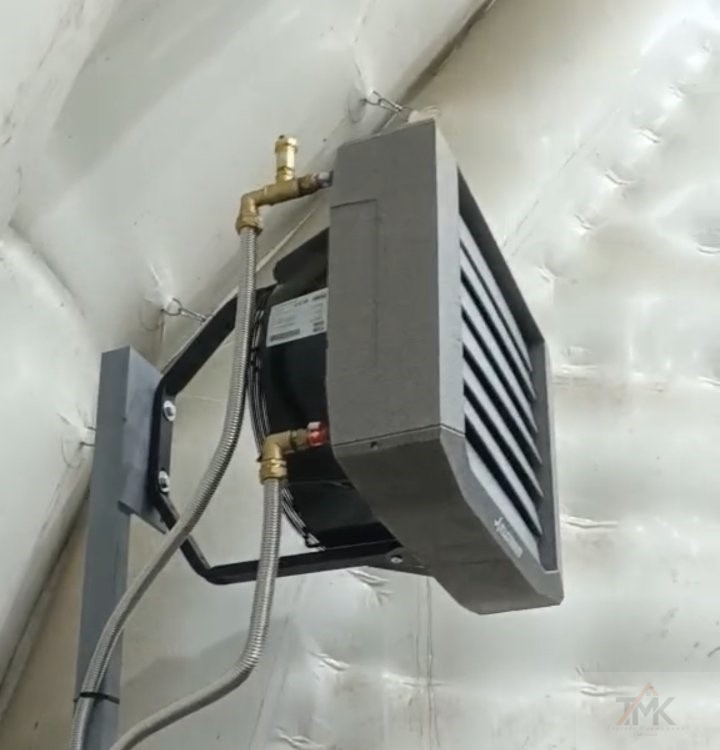

· Гибкая подводка: Допустима только качественная нержавеющая гофра (сильфонная подводка). Обычные резиновые шланги под давлением и температурой быстро выходят из строя.

Важные технические нюансы:
· Уклон: При подключении необходимо соблюдать небольшой уклон трубок в сторону движения теплоносителя. Это предотвращает завоздушивание системы.
· Скорость теплоносителя: Убедитесь, что диаметр подводящих труб соответствует мощности тепловентилятора. Если трубы слишком тонкие, прибор недополучить
· Кран Маевского: На верхнем патрубке тепловентилятора (или в самой высокой точке) должен быть установлен автоматический или ручной воздухоотводчик для стравливания воздуха.

Этап 3: Электрическая часть
Хотя тепловентилятор работает от горячей воды, у него есть вентилятор (двигатель), который требует подключения к сети 220В или 380В.
Защита: Обязательно подключение через автоматический выключатель, рассчитанный на мощность двигателя. Кабель: Используйте кабель подходящего сечения. Для уличных установок или помещений с высокой влажностью (автомойки) - с двойной изоляцией. Управление: Рекомендуется вывести управление на единый щиток или использовать комнатный термостат. Термостат автоматически включает/выключает вентилятор при достижении заданной температуры воздуха.

Этап 4: Пошаговая инструкция по монтажу
Инструменты: Перфоратор, уровень, гаечные ключи, аппарат для сварки полипропилена (если трубы пластиковые) или инструмент для резьбы.

Шаг 1. Разметка и установка кронштейнов.
Используя строительный уровень, сделайте разметку на стене или потолке. Тепловентилятор должен висеть строго горизонтально. Закрепите кронштейны анкерными болтами. Навесьте прибор. Важно: между корпусом и стеной должно оставаться расстояние для забора воздуха.

Шаг 2. Сборка обвязки.
Соберите узел подключения: кран, фильтр, насос (если нужно). Соедините американками с трубной разводкой.

Шаг 3. Подключение теплоносителя.
Подключите подачу и обратку. Будьте внимательны: на корпусе теплообменника обычно есть маркировка «вход» и «выход». Если их перепутать, эффективность работы упадет.
Затягивайте резьбу аккуратно, без фанатизма, чтобы не сорвать резьбу в алюминиевом теплообменнике.

Шаг 4. Опрессовка.
Перед включением вентилятора заполните систему водой. Проверьте все соединения на предмет течи. Желательно создать давление чуть выше рабочего (опрессовка).

Шаг 5. Подключение электрики.
Подключите питание к клеммной колодке вентилятора согласно схеме (обычно она нанесена на внутренней стороне крышки). Соблюдайте фазировку и подключение заземления.

Шаг 6. Пусконаладка.
Удалите воздух из системы (краном Маевского). Включите вентилятор на минимальную скорость и проверьте, нет ли посторонних вибраций и шума. Убедитесь, что теплообменник прогревается равномерно.

Типичные ошибки при монтаже
Отсутствие фильтра. Самая частая и дорогая ошибка. Окалина и песок из труб забивают тонкие каналы теплообменника. Промыть его практически невозможно - приходится менять. Жесткое крепление труб. Трубы при нагревании расширяются. Если подводку сделать жесткой, это создаст напряжение на патрубках тепловентилятора, что приведет к течи. Неправильный выбор места. Установка прибора над воротами или дверями без учета тепловой завесы. Игнорирование воздухоотводчика. Воздушная пробка блокирует циркуляцию воды, и прибор не греет.
Заключение

Монтаж водяного тепловентилятора - задача, требующая навыков работы как с сантехникой, так и с электрикой. Если вы не уверены в своих силах, лучше доверить это профессионалам. Правильно установленный агрегат прослужит долгие годы, обеспечивая комфортное тепло в вашем помещении с минимальными затратами на энергию.
